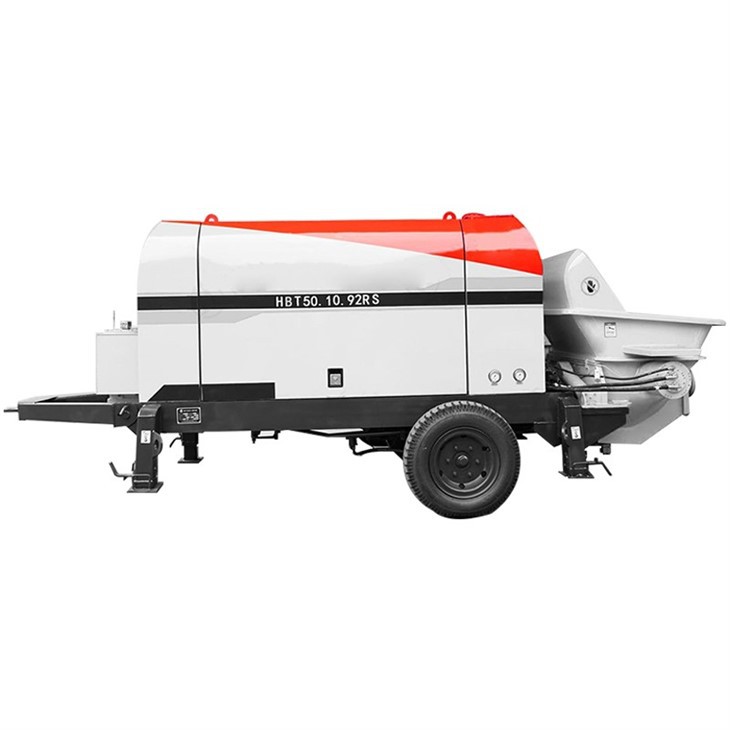

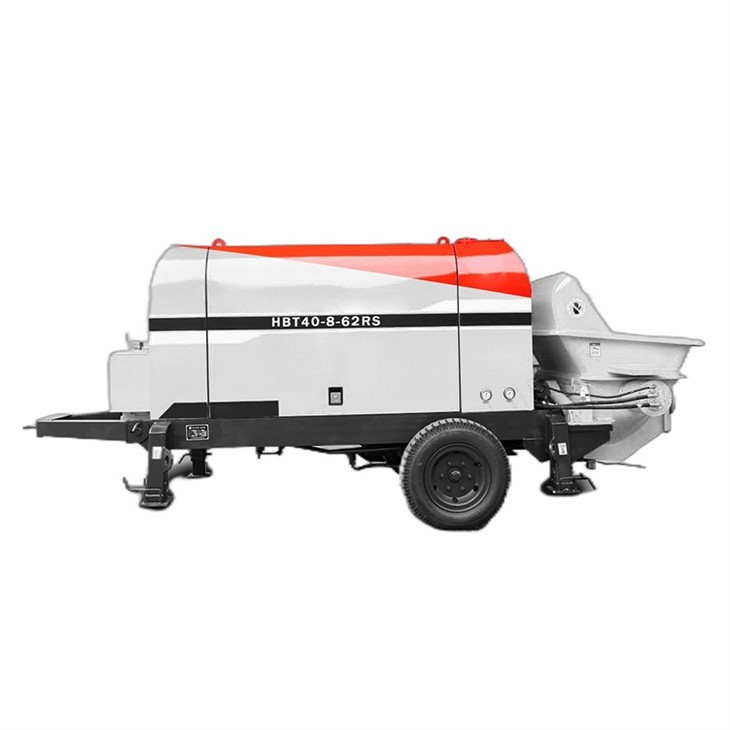

Haagise paigaldatud betoonpump
Mudelid: HBT30 \ HBT40 \ HBT50 \ HBT60 \ HBT80
Toote üksikasjad
Meie toode
Betoonpumpade põhiprintsiipide ja põhistruktuuri analüüs
Haagise paigaldatud betoonpumbad on tänapäevases ehituses hädavajalikud võtmeseadmed. Nende tõhus töö sõltub täpse mehaanilise liikumise ja hüdrosüsteemi sügavast koordineerimisest.
tööpõhimõte
Tööpõhimõttest kasutab pukseeritav betoonpump mootorit toiteallikana. Pärast mootori käivitamist juhib see hüdraulilist pumpa, muutes mehaanilise energia hüdrauliliseks energiaks ja genereerides kõrgsurveõli.
Kõrgsurveõli siseneb hüdraulilisesse silindrisse hüdraulilise torujuhtme kaudu, lükates kolb hüdraulilise silindri vastastikku.
See kolbliikumine juhib kolb betoonsilindrisse. Kui betoonsilindri kolb liigub tahapoole, imetakse betooni atmosfäärirõhu toimimise kaudu betoonisilinde sisse; Kui kolb liigub edasi, lükatakse betoon jaotuklapile ja transporditakse seejärel määratud valamisasendisse läbi tarnetorustiku.
See betooni pumpamisseadmete kolb -pumpamisprotsess realiseerib betooni pideva ja tõhusa kohaletoimetamise.
tuumastruktuur
Põhistruktuuri osas koosneb pumbaga betoonist kohaletoimetamine mitmest võtmesüsteemist.
Toitesüsteem kasutab tavaliselt diiselmootorit või elektrimootorit seadme jaoks stabiilse ja piisava väljundvõimsuse tagamiseks.
Võtke näitena diiselmootor. Sellel on tugev pöördemoment ja see suudab kohaneda keeruka ehitusplatsi keskkonnaga, tagades, et seadmed saaksid erinevates töötingimustes normaalselt toimida.
Hüdrosüsteem on nagu seadmete "veresoonte". See koosneb hüdraulilistest pumpadest, hüdraulilistest ventiilidest, hüdraulilistest silindritest ja mitmesugustest hüdraulilistest torustritest. See vastutab elektrisüsteemi tekitatud energia täpse edastamise ning pumpamistoimingu alguse ja peatuse, kiiruse ja rõhu juhtimise eest.
Pumpamissüsteem on see osa, mis puutub betooniga otse ühendust, sealhulgas punkri, betoonisilinder, jaotusventiil ja torujuhtme edastamine.
Punkrit kasutatakse transporditava betooni säilitamiseks ja jaotuklapp kontrollib nutikalt betooni voolusuunda, vaheldumisi vaheldumisi kahe betoonisilinde vahel, et tagada betoonist kohaletoimetamise järjepidevus.
Elektri juhtimissüsteem on betoonpumba "aju". See jälgib seadme tööparameetreid reaalajas andurite kaudu, nagu näiteks pumpamisrõhk, hüdrauliline õli temperatuur, mootori kiirus jne. Kui kõrvalekallete ilmnemine, annab süsteem kohe välja häire ja võtab automaatselt kaitsemeetmeid, näiteks tööparameetrite väljalülitamiseks või reguleerimiseks, et tagada seadmete ja ehituse ohutus.
Sertifikaadid
CE QMSi sertifikaadid
Meie ettevõte
Pakendid ja saatmine
Kuum tags: Haagise paigaldatud betoonpump, Hiina haagise paigaldatud betoonpumba tootjad, tarnijad, tehas
Tooteparameeter
Haagisega paigaldatud betoonpumpade põhiprintsiipide ja põhistruktuuri põhjalik mõistmine ei aita ehitustöölistel mitte ainult oskuslikult kasutada ning ehituse tõhusust ja kvaliteeti parandada, vaid pakub ka kindlat teoreetilist tuge iga igapäevase hoolduse ja tõrkeotsingu jaoks, tagades, et seadmed mängivad jätkuvalt olulist rolli ehitusprojektides.

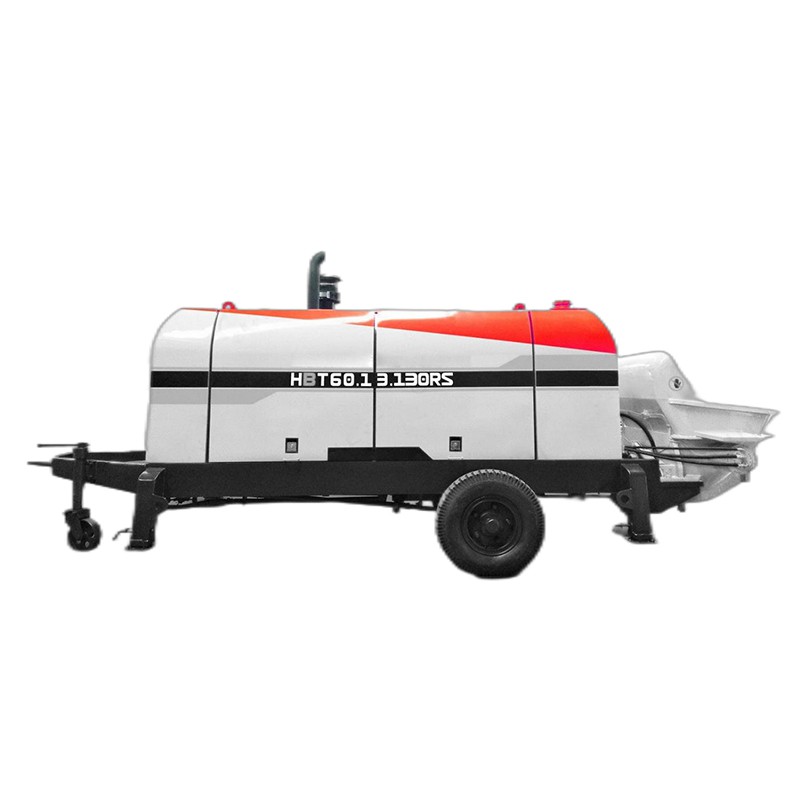

| Tootemudel | HBT60.13.130RS |
| Maksimaalne teoreetiline betooni kohaletoimetamise maht | 60/45 m³/h |
| Maksimaalne teoreetiline kohaletoimetamise kõrgus/vahemaa | 180/600m |
| Turustajaventiili vorm | S klapp |
| Koguvõimsus | 130kW |
| Väljalaskesurve | 13/7 MPA |
| Tarnesilindri | Ф200*1600 |
| Pumpamine punkri maht | 0.8m³ |
| Üldmõõtmed | 6300 * 2100 * 2350mm |
| Kogumass | 6300 kg |
| Kütusepaagi maht | 500L |
